弱電系統在現代建筑和工程中扮演著關鍵角色，主要負責低電壓信號傳輸，如通信、監控和數據管理。這些系統通過信息系統集成服務實現高效協同，確保智能化和自動化運行。本文將介紹16種常見的弱電系統結構圖，并解析信息系統集成服務的核心要素。

一、常見的16種弱電系統結構圖

弱電系統結構圖通常以框圖形式展示，突出設備連接、信號流向和控制邏輯。以下是16種常見系統及其結構圖要點：

1. 綜合布線系統：結構圖包括工作區、水平布線、垂直干線和管理子系統，強調雙絞線或光纖的物理連接路徑。
2. 計算機網絡系統：展示核心交換機、匯聚層和接入層設備，以及路由器、防火墻的網絡拓?fù)洹?/li>
3. 電話通信系統：結構圖涵蓋程控交換機、分線設備和用戶終端，突出語音信號傳輸。

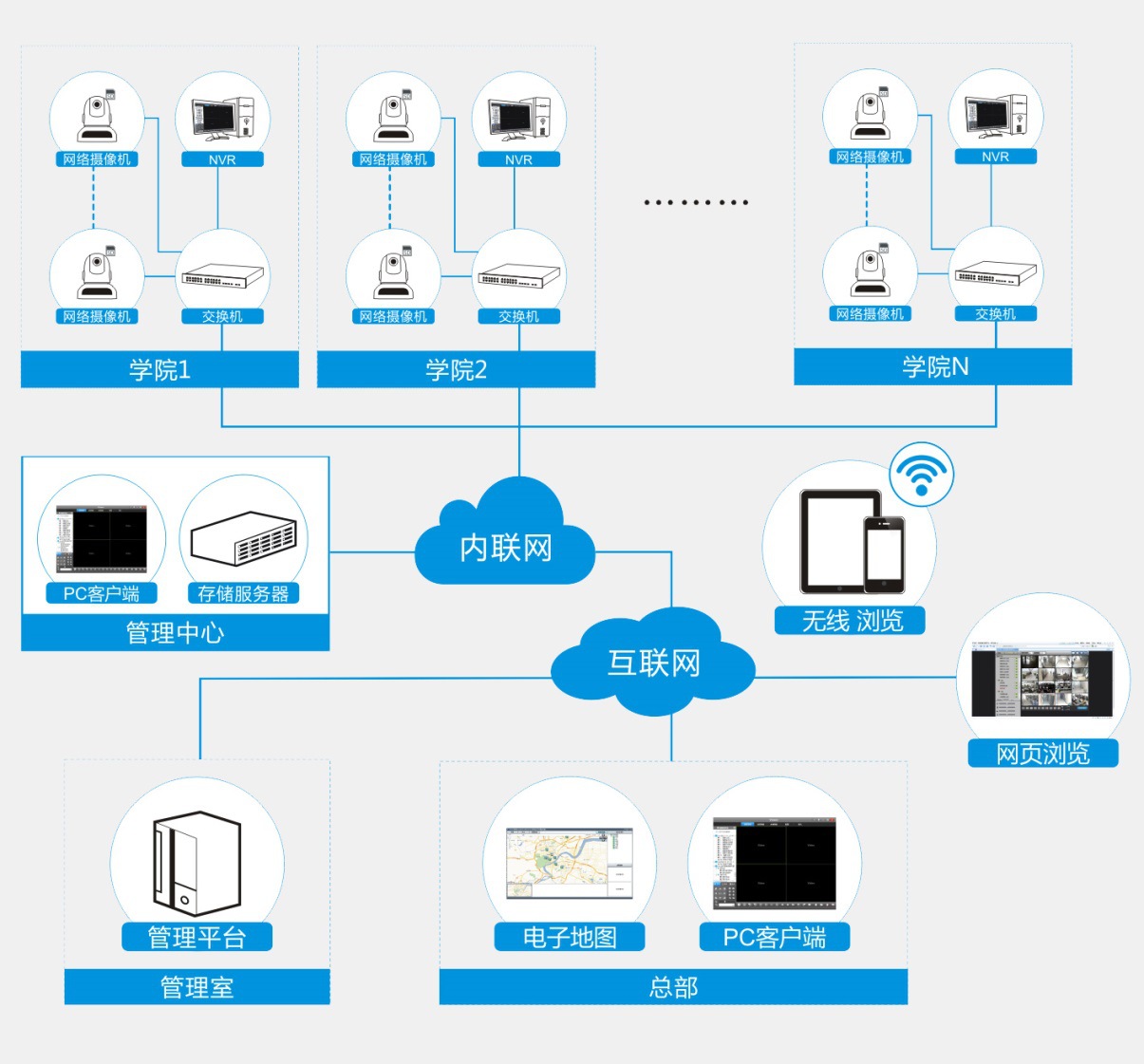

4. 視頻監控系統：包括攝像頭、錄像機、顯示器和網絡傳輸設備，圖示視頻采集、存儲和顯示流程。
5. 門禁控制系統：展示讀卡器、控制器、電鎖和管理中心，強調權限管理和報警聯動。
6. 防盜報警系統：結構圖包括探測器、報警主機和聯動設備，突出入侵檢測和通知機制。
7. 火災自動報警系統：圖示煙感探測器、溫感探測器、報警控制器和消防聯動設備。
8. 公共廣播系統：包括音源、放大器、揚聲器和控制設備，展示音頻信號分配。
9. 會議系統：結構圖涵蓋發言設備、擴聲系統和顯示設備，支持音頻視頻集成。
10. 信息發布系統：展示服務器、網絡設備和終端顯示屏，突出內容分發管理。
11. 樓宇自控系統：包括傳感器、執行器、DDC控制器和管理平臺，圖示環境控制邏輯。
12. 停車場管理系統：結構圖展示入口/出口設備、車位檢測和收費系統。

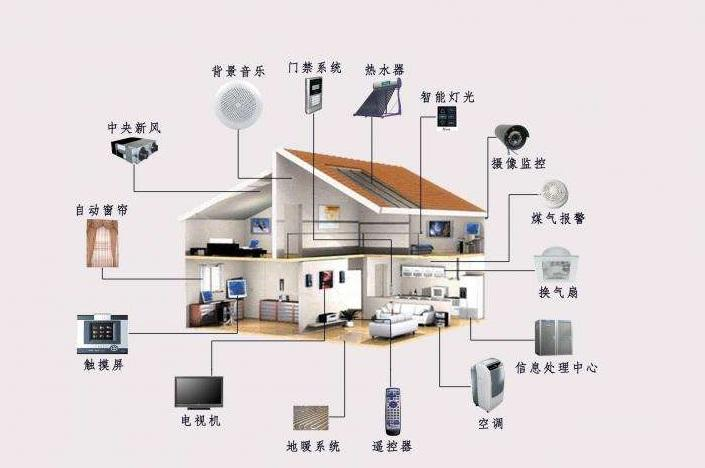

13. 智能家居系統：包括中央控制器、傳感器和執行器，強調遠程控制和場景模式。
14. 機房工程系統：圖示UPS、精密空調、監控設備和機柜布局。
15. 有線電視系統：包括信號源、放大器、分配器和用戶終端，突出信號傳輸路徑。
16. 無線對講系統：展示基站、中繼器和手持設備，支持移動通信覆蓋。

這些結構圖有助于設計人員規劃設備位置、線纜敷設和系統集成，確保可靠性和擴展性。

二、信息系統集成服務的關鍵作用

信息系統集成服務將上述弱電系統無縫整合，實現數據共享和集中管理。其核心包括：

• 系統規劃與設計：基于用戶需求，制定集成方案，優化結構圖布局。
• 設備選型與部署：選擇合適的硬件和軟件，確保兼容性和性能。
• 協議與接口集成：統一通信協議（如TCP/IP、BACnet），解決異構系統互聯問題。
• 數據中心建設：集成服務器、存儲和網絡設備，支持大數據處理。
• 運維與支持：提供監控、故障診斷和升級服務，保障系統長期穩定。

通過信息系統集成服務，弱電系統可以協同工作，例如門禁系統與視頻監控聯動，提升安全效率。在智能建筑、智慧城市等領域，這種集成化方法已成為標配。

結論

弱電系統結構圖是工程實施的基礎，而信息系統集成服務則賦予其“智能”。隨著物聯網和人工智能的發展，未來弱電系統將更加集成化、自動化，推動數字化轉型。企業和機構應重視專業集成服務，以最大化系統價值。
